我們只知道錘頭是錘式破碎機的關鍵部件，其實襯板對錘破機的作用并不低于錘頭，襯板做為錘式破碎機上的重要零件之一，它的正確安裝對于錘式破碎機的正常運轉也是很重要的。下面將為大家提供紅星廠家總結出的錘式破碎機襯板安裝的10大步驟，希望對大家有所幫助。

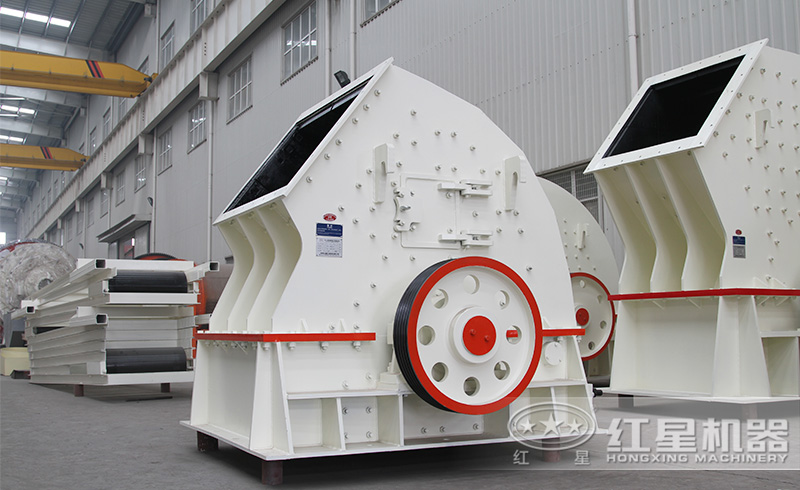

紅星錘式破碎機碎石過程一次成型

錘式破碎機襯板安裝10大步驟

1、固定端襯板的螺栓不得讓水泥砂漿灌死，應能使之轉動或進出。

2、襯板安裝后端襯板與筒體端蓋之間要用抗壓強度等級42.5MPa水泥砂漿填滿。

3、環向縫隙弧長不能超過315mm，超過的地方均用鋼板楔入，將其隔斷。

4、襯板一般是有方向性的，安裝時必須注意，不要出現裝反現象。

5、相鄰襯板的間隙不大于5~10mm。

6、襯板與筒體內表面之間應按設計要求敷設隔層，如無要求，可在二者之間充填抗壓強度等級42.5MPa水泥砂漿，盡量充滿，多余部分通過堅固襯板螺栓擠壓出來，水泥砂漿凝固后再次緊固襯板螺栓。

7、要仔細檢查襯板螺栓孔及襯板螺栓的幾何形狀，認真清理襯板螺栓孔及襯板螺栓上的飛邊、毛刺、突起，使螺栓能自由穿入到要求的位置。

8、在安裝有橡膠墊板的襯板時，安裝前3~4個星期將成卷的橡膠板打開，使之自由伸長；在使用橡膠板時，應次橡膠板的長邊順著筒體軸向，短邊順著筒體的圓周方向。

9、緊固襯板螺栓時應使用力矩扳手進行作業，不同規格的襯板螺栓應按相對應的緊固力矩要求擰緊。

10、成套的襯板螺栓應當刺目螺栓、防塵墊圈、平墊圈、彈簧墊圈、螺母組成；為防止漏灰，在使用時不可忘記使用防塵墊。

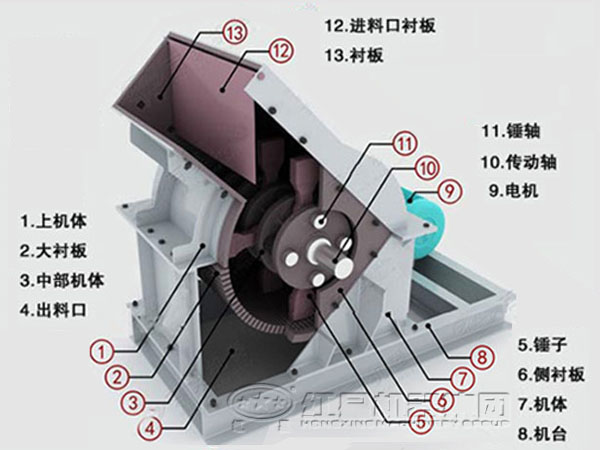

錘式破碎機結構圖

錘式破碎機襯板常見故障

錘式破碎機在碎石過程中經常會出現襯板脫落現象，影響設備正常運轉，影響生產進度，那么造成錘式破碎機襯板脫落的原因有哪些？如何避免襯板脫落現象的發生呢？下面紅星廠家為您科普。

1、錘式破碎機的電機線位置接反。解決方法：停機，正確連接電機接線位置。

2、進入破碎腔的物料硬度或韌性超出了錘破機的承受范圍。解決方法：檢查是否有非破碎物進入破碎腔內，清除超過不合規格的物料。

3、機座上焊接的定位滑條磨損厚度不均，致使調節楔塊和機座接觸不垂直，從而造成襯板脫落。解決方法：應該維修機座滑條，與襯板座配合能呈垂直上升或下降。

4、襯板座與機座配合的滑槽存在磨損，呈圓弧下陷的不對稱狀態，造成襯板座在槽體內不平衡，從而發生脫落的現象。解決方法：這時就要使襯板座配合滑槽進行維修工作，使襯板座在槽中平行移動。

5、襯板移位。解決方法：應及時調整襯板到正確的位置。

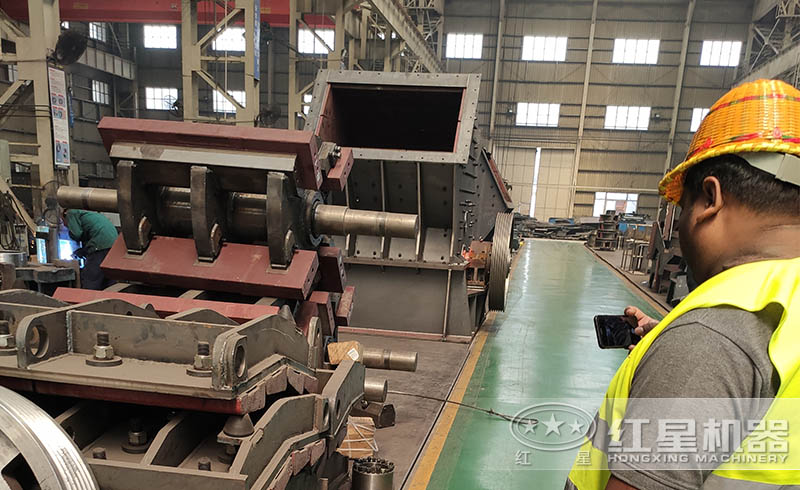

紅星錘式破碎機生產車間，匠心打造高品質錘破

襯板作為錘式破碎機的重要部件之一，可以保護錘破的筒體受研磨體和物料直接沖擊和磨擦，延長錘破機的使用壽命，同時也可提高錘破機的破碎效率，增加產量等等，在錘式破碎機的碎石過程中發揮著重要的作用。

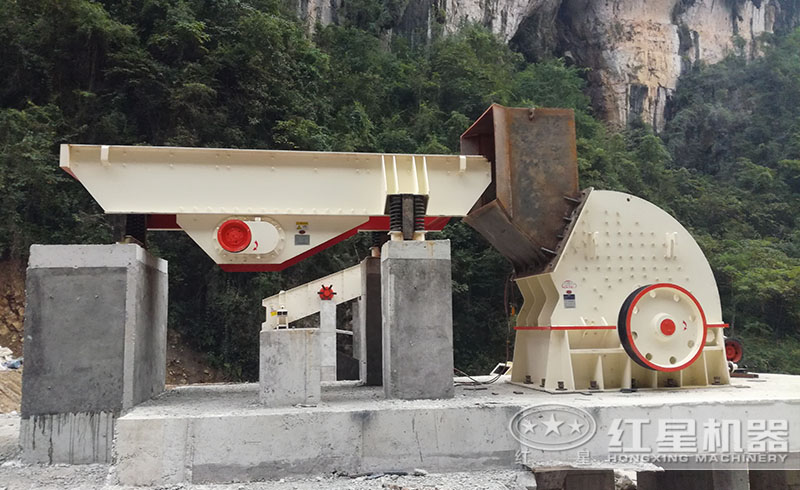

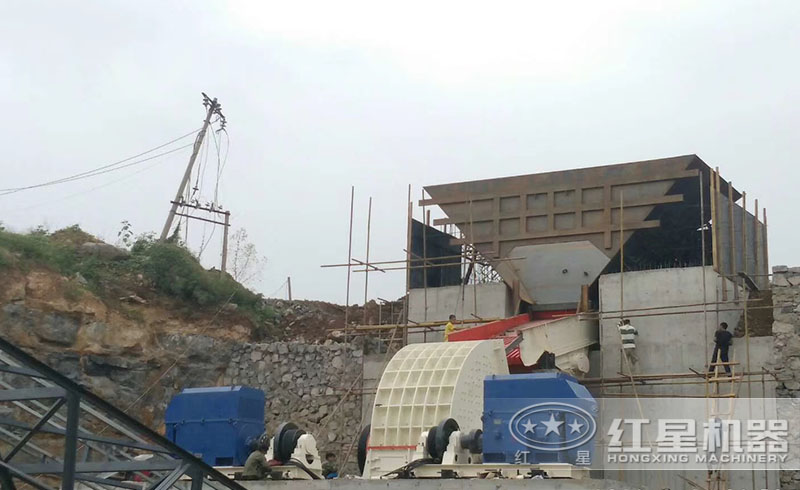

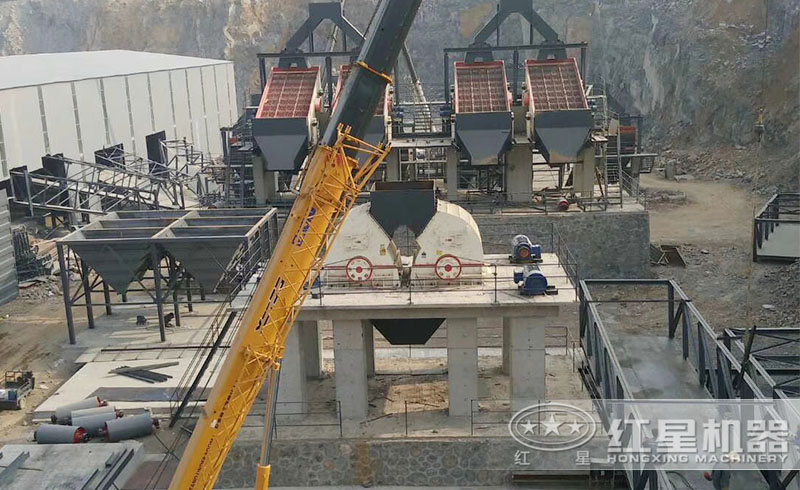

錘式破碎機安裝現場

現場一：湖北錘式破碎機碎石生產線安裝現場

現場二：三門峽錘式破碎機碎石生產線安裝現場

現場三：河南錘式破碎機碎石生產線安裝現場

如果您對錘式破碎機感興趣，想要了解更多有關錘式破碎機的相關信息，可免費咨詢河南紅星，將有專業的技術人員實時在線為您服務。
