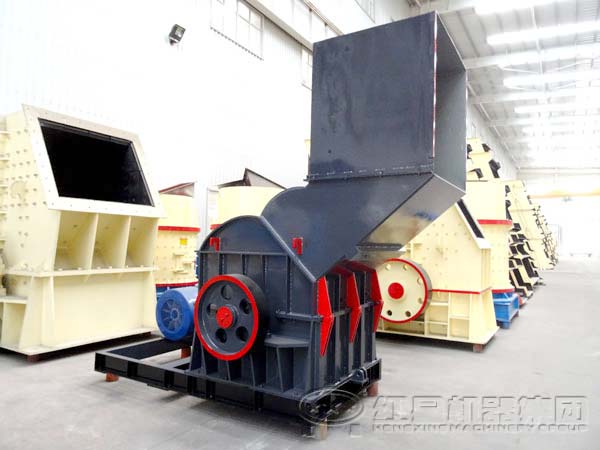

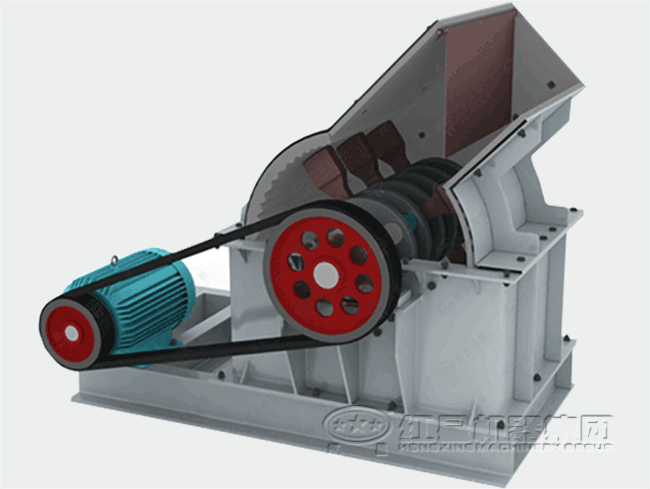

錘式破碎機的主要工作部件就是錘頭，錘頭主要由主軸、圓盤、銷軸和錘子組成等一些小零件組成，錘頭對錘式破碎機的作用不用多說我想由它的名字大家就知道了，在設計錘式破碎機的錘頭時上面的每一個零件都是要經過精心設計的，比如說主軸的直徑，圓盤的結構等等，每一個小零件也是要經過層層把關的，其中錘式破碎機錘頭上圓盤的設計工藝是這樣的。

錘式破碎機每根銷軸上需要有8個錘子。圓盤是用來懸掛錘頭的，一共需有9個圓盤，最兩側的兩個，共有的特點是，一側設置了鎖緊螺母，另一端用軸肩定位。所用的螺母為GB-812-85，這樣每個圓盤均勻分布6個圓孔，即可以通過六根銷軸，用來懸掛錘頭，錘頭和院盤之間的間隙除了通過削軸連接，還有隔套隔開，為了保護圓盤的側面，減少或盡量避免其側面的磨損。圓盤的大小取決于轉子的直徑，轉子的直徑的大小是圓盤的設計大小的依據。其型號就可以知道，轉子的直徑為800mm，所以，圓盤的大小的取值就有了一定的范圍。不妨取做560mm，圓孔沿徑向的距離也是依據起承受載荷的能力和強度，盡可能取整數；圓孔的大小和錘頭的圓孔的大小近似相等即可。

要想打造一個好的錘式破碎錘頭就應該對它上面的每個零件層層把關，做好每一個零件的制造工藝，都要做到更加細精，每一個數據都要經過嚴格的計算、檢查，這樣才能保證制造的錘式破碎機、鄂式破碎機的錘頭是合格的！
