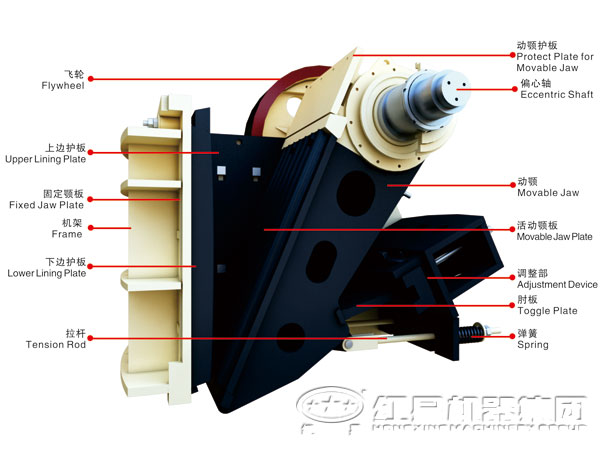

鄂式破碎機三維參數化設計是指將支架結構、外形以及各零部件之間的裝配關系等信息處理為易于控制的參數化變量，通過對參數的修改達到改變?nèi)S實體模型的目的。本文將詳細介紹鄂式破碎機三維參數化設計。

建模方式比較

在產品三維設計的過程中，存在著二種不同的設計方法：傳統的自底向上的設計方法和自頂向下設計方法。

參數化建模過程

首先，要創建骨架模型，骨架模型主要是為了確立產品中各部件之間的相互約束，這些約束包括確定零部件之間位置的裝配約束關系和對主要零部件的截面形狀的約束。其次，基于標準骨架模型完成各靜態零部件的設計，在骨架模型中建立發布幾何；通過復制幾何操作完成鄂式破碎機各部件小骨架模型的設計；通過復制小骨架模型完成復擺鄂式破碎機各靜態部件的設計。最后完成基于運動骨架模型完成各運動零部件的設計。

復擺鄂式破碎機三維參數化設計方法優點

修改有關參數就能導致零部件和支架模型發生改變，實現參數驅動支架模型修改。設計效率顯著提高。從紅星重工了解到，采用“自頂向下”設計方法時，當總體設計變化的時候，信息會自動的傳遞到下游零部件，使之自動的發生相應的變化。因此，當發生設計變更時，采用“自頂向下”的設計方法可以顯著提高更改設計效率。

以上就是鄂式破碎機三維參數化設計的全面介紹，在設計過程中可以根據各種因素或需要對設計進行調整，從而提高設計效率，并減少因設計原因造成的更改或返工，顯著降低研制成本、縮短研制周期、提高競爭力。
