目前許多破碎機制造和設計單位仍然多用手工和二維CAD進行設計，與國外先進的機械制造與設計手段相比，鄂式破碎機在三維建模、動態分析等方面存在著較大的差距。對于新型外動鄂勻擺鄂式破碎機而言，在其設計開發中引入動態設計技術，使新型鄂式破碎機的設計研究逐步進入到以三維模型為基礎、以動力學分析和先進的有限元分析軟件為主的動態設計階段。因此，鄂式破碎機動鄂支架模型分析，具有非常重要的現實意義。

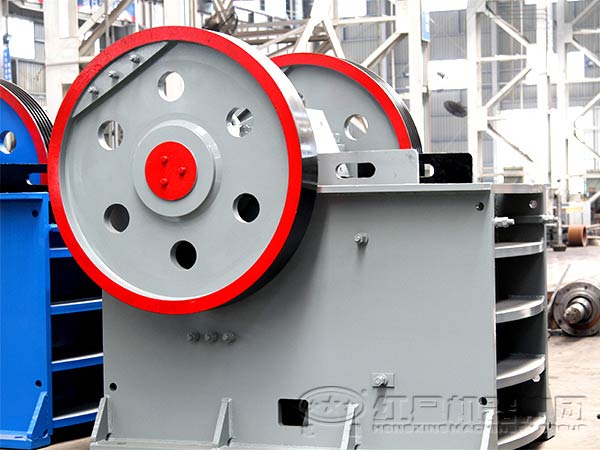

鄂式破碎機

模型的建立

模型的建立主要包括三維實體模型的建立，實體材料屬性的分配，有限單元的劃分，施加約束邊界條件及載荷施加。由于動鄂支架的結構比較復雜，為了控制模型規模，使后續的有限元網格劃分不太復雜，在此需要將幾何實體簡化。從紅星重工了解到，在保證分析精度的前提下，可以略去對結構剛度和強度影響較小的圓角和倒角。

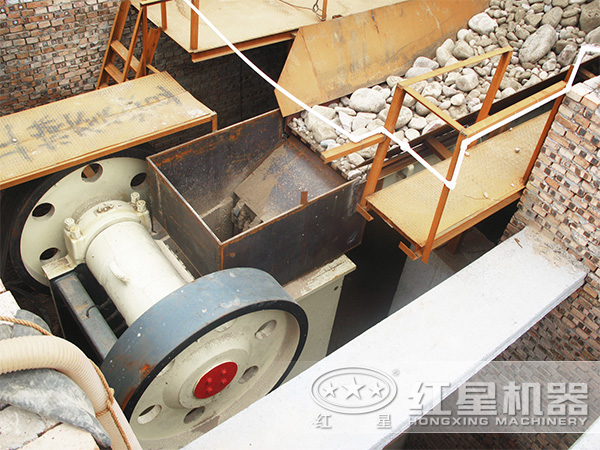

顎破模型的建立

又因動鄂支架為左右對稱結構，利用結構的對稱性可以大大減少分析所需的計算時間和存儲容量，故可以取其中一半進行分析。由于動鄂支架實體模型各部分的大小不同，且對各部分的關注程度也不盡相同，故分別選用不同的劃分精度及單元尺寸進行劃分，劃分好網格的有限元模型單元總數。

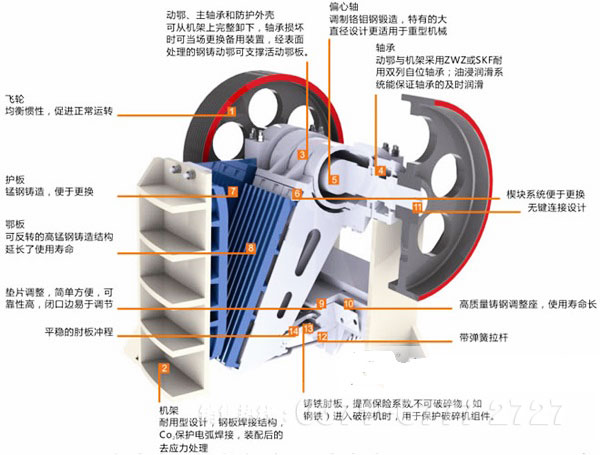

鄂式破碎機動鄂支架模型分析

模型結果分析

通過模型的建立對鄂式破碎機動鄂支架的動態特性進行了數值模擬分析，結合實際生產，得到如下結論：根據設計資料顯示，鄂式破碎機的工作電機的額定轉速為249r/min，故可認為其激勵頻率為4.15Hz，低于動鄂支架的一階固有頻率7.36Hz，不易引起共振。

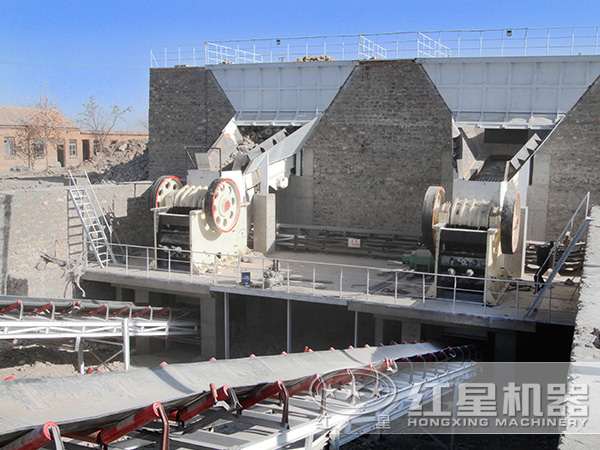

紅星用戶破碎生產現場

由動鄂支架可知，支架在交變應力作用下，在動鄂支架與肘板連接部位及勁板孔洞附近為薄弱部位，設計時應進行加強，同時在工作時需對這些部位加強檢測，避免由于疲勞而萌生裂紋，導致支架最終破壞。
