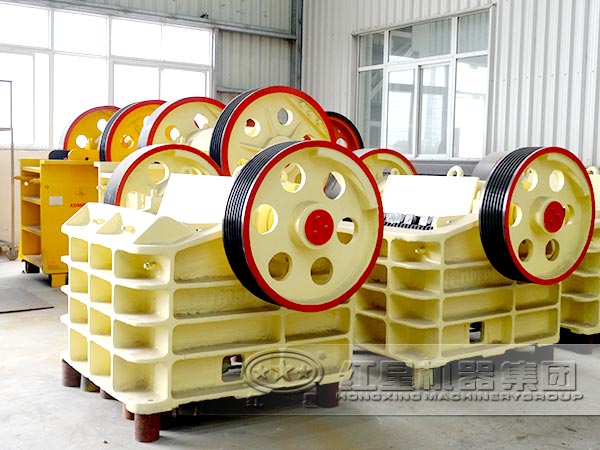

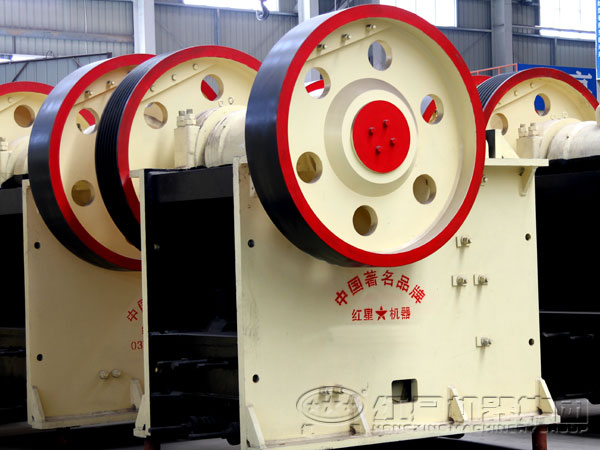

雙腔鄂式破碎機結構簡單，維修方便，產品粒度均勻，是一種節能高產，很受歡迎的新型破碎機。與普通鄂式破碎機不同，雙腔鄂式破碎機的一個動鄂上裝配了兩塊活動鄂板，因此鄂板具有較理想的運動軌跡。那么，雙腔鄂式破碎機的設計方案具體是怎樣的呢？本文將對其進行簡單介紹。

一、改變搖桿的位置。把滾擺支承改為鉸接支承，使支承點由一個變動范圍精確到一個點，使破碎機成為標準的定長四桿機構，并為這樣可以為鄂式破碎機參數的準確計算，提供更符合實際的理論模型。搖桿上置可使動鄂結構簡單、緊湊，并能使動鄂上同時裝配兩塊活動鄂板。

二、把偏心軸向下移動。這樣可以使活動鄂板在高度方向上各點的特性值更理想的分布。鄂板磨損的快慢取決于活動鄂板垂直位移的大小。垂直位移偏大，物料與鄂板相互搓磨效應加強，使鄂板磨損加劇，物料過粉碎現象嚴重，能量消耗增加。偏心軸下置可減少鄂板磨損，因?yàn)檫@樣減小了活動鄂板垂直位移，增加了水平位移，使特性值得以大幅度下降。而且這種措施可使兩塊活動鄂塊具有理想的運動軌跡。

三、整體機構進行優化。這樣可以提高整機性能，使動鄂具有更合理的工作狀態。

綜上所述，通過了解雙腔鄂式破碎機的設計方案，可以得知雙腔鄂式破碎機能在雙工作行程狀態下運行，避免了單腔破碎機空行程的能量消耗問題。另外，它屬于深腔型破碎機，其破碎產品粒度均勻，呈立方狀，克服了單腔鄂式破碎機片狀產品過多，粒度過粗的缺點。具有處理能力大幅度提高，單位功率大幅度降低等優勢。
