破碎機實力廠家介紹圓錐破石機的結構

發布：2016-06-06 09:03:48 編輯：2019-09-02 14:41:33 紅星機器

如果您想了解我們的產品，享受本月價格折扣，歡迎隨時撥打我公司的銷售熱線，或點擊右方按鈕進行咨詢

河南紅星作為破碎機生產廠家采用先進技術，生產的破碎機結合國內外先進的技術和用戶的實際需要深得用戶的青睞，該破碎機具有結構合理，產量大。破碎設備從初始的固定式顎破，然后發展到現在的移動顎破。是隨著中國的經濟的迅速發展，公路、鐵路、房屋建設也越來越多，這樣的發展趨勢也為礦石破碎設備的快速發展墊定了基礎，因此礦山破碎設備也日益完善，不斷的更新適應用戶的需要，符合社會的發展。在此，我們技術人員介紹一下圓錐破石機結構。

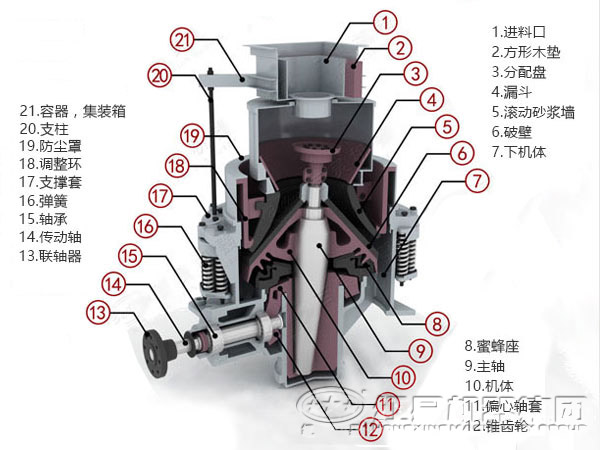

圓錐破碎機結構圖

一、區分傳統圓錐破和現下圓錐破的不同（設計、結構）

1、傳統圓錐破：人工實現彈簧的調控，用以調節排料口的尺寸。

2、新型液壓圓錐破：通過驅動液缸的活塞來自動實現排料口的大小調節。

3、彈簧圓錐破的排料口的不動點就是懸掛點與動錐的底點。而液壓圓錐破碎機的調節排料口的不動點就是定錐的底點。

圓錐破碎機

二、新型圓錐破石機結構

1、新型中碎圓錐破石機是用可動圓錐與不動錐體之間的工作面來進行碎礦的。動錐體支承在球面軸承上，并固定在一個懸掛豎軸上，豎軸置于偏心套筒內，而偏心套筒又置于止推軸承上，動錐體與豎軸一同由偏心軸套帶動，偏心軸套借水平軸及皮帶輪并經傘齒輪來傳動。

2、皮帶輪則由電動機經三角皮帶傳動。豎軸的下部裝入偏心套筒中，當偏心套筒旋轉時，以軸劃出一個圓錐面。

3、金屬塊或其他堅硬物件與礦石一起進入破碎腔，則不動錐被舉起，排礦口增大可將其排出。

4、礦石由給礦口通過分配盤落入機中，分配盤裝在豎軸上端，由于豎軸的旋轉，而獲得振動，把礦石均勻地分配在錐體四周。借助于附有手柄的鉸桿及鉸鏈，使不動錐上升或下降，以調節排礦口的寬度。

5、各部件均用鑄鋼制造，動錐與不動錐的工作面鑲以錳鋼襯板，以保護圓錐不受磨損。

圓錐破碎機
