反擊式破碎機結構組成及其特點

發布：2012-03-07 09:34:31 編輯：2018-08-11 11:18:55 紅星機器

如果您想了解我們的產品，享受本月價格折扣，歡迎隨時撥打我公司的銷售熱線，或點擊右方按鈕進行咨詢

對反擊式破碎機的轉子進行日常維修時如更換錘頭、錘頭掉面等主要是通過活動機殼進行，反擊錘式碎石機機殼一般采用鋼板焊接而成。內壁鑲有錳鋼襯板起保護作用。機殼頂部的進料斗及上部機殼平時是固定不動的只有在更換或大修轉子時需要拆裝。下部機殼是固定不動的起著支撐整個破碎機的作用，下部機殼的底部裝有篦子板或篩網起卸料作用。

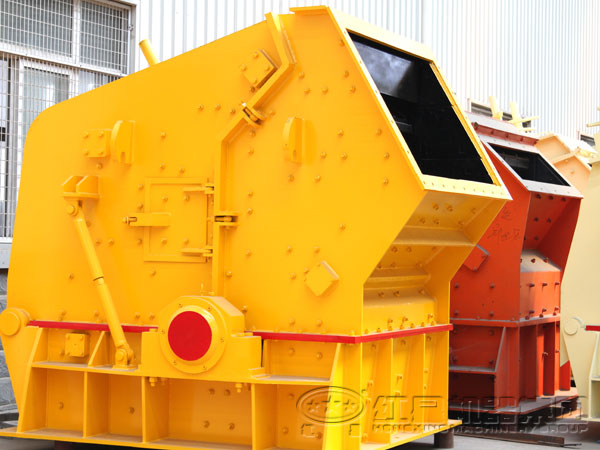

反擊式破碎機

雖然科技含量及破碎工藝發生了很大的變化，破碎機在中國歷經半個世紀的發展。砂石生產線但其本質的破碎結構原理仍然沒有改變。下面我公司的專業技術人員將主要介紹一下反擊式破碎機的內部結構組成及其特點。

反擊破碎機主要由錘頭轉子和機殼兩部分組成的包括傳動軸。擊打錘，半圓上護板，下篩板，進料口，反擊板組成的反擊錘式破碎機錘頭轉子主要是由錘頭，轉軸，轉盤，皮帶輪，飛輪，軸承座等零部件組成。反擊錘式碎石機機殼主要是由進料斗，上部機殼，下部機殼，活動機殼組成。

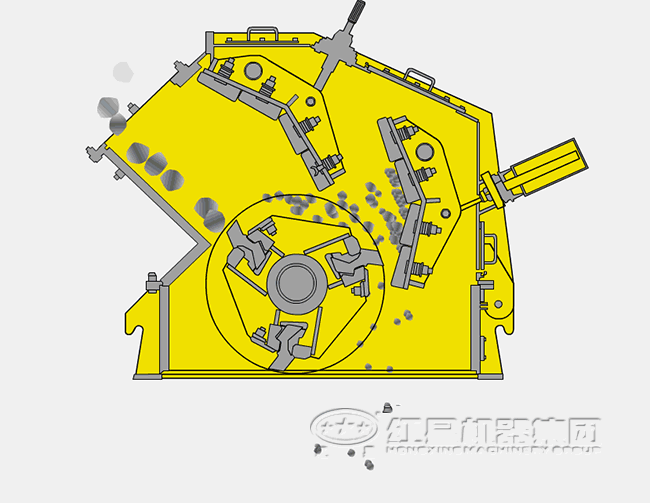

反擊式破碎機工作原理

主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊，球磨機反擊板的形式很多。因此可獲得更好的破碎效果。圓弧形反擊面能使料塊由反擊板反彈進去之后，圓心區形成激烈的沖擊粉碎區，以增加物料的自由沖擊破碎效果。反擊式破碎機的轉子大都采用整體鑄鋼制成，結構堅固耐用，易于裝置板錘，質量大，能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。

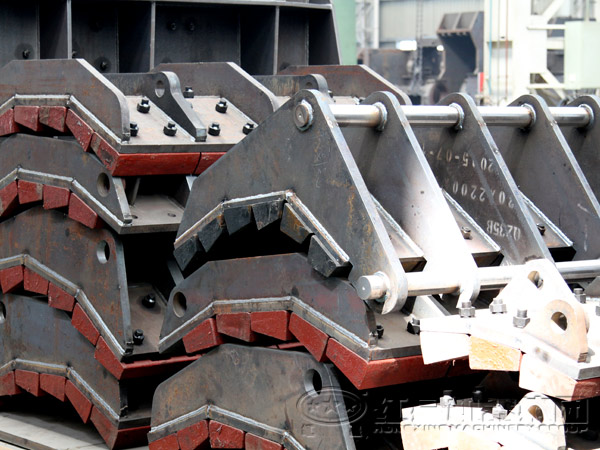

反擊式破碎機反擊板
