由于市場上需要破碎的物料硬度不一，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖，所以需要的破碎機也是不一樣的。下面主要講解一下中、細碎圓錐破碎機的基本構造及其工作原理。

一、中碎圓錐破碎機

1、基本構造

中碎圓錐破碎機是用可動圓錐與不動錐體之間的工作面來進行碎礦的。動錐體支承在球面軸承上，并固定在一個懸掛豎軸上，豎軸置于偏心套筒內，而偏心套筒又置于止推軸承上。動錐體與豎軸一同由偏心軸套帶動，偏心軸套借水平軸及皮帶輪并經傘齒輪來傳動。皮帶輪則由電動機經三角皮帶傳動。豎軸的下部裝入偏心套筒中，當偏心套筒旋轉時，以軸劃出一個圓錐面。因此動錐體靠近不動錐時礦石即被壓碎。

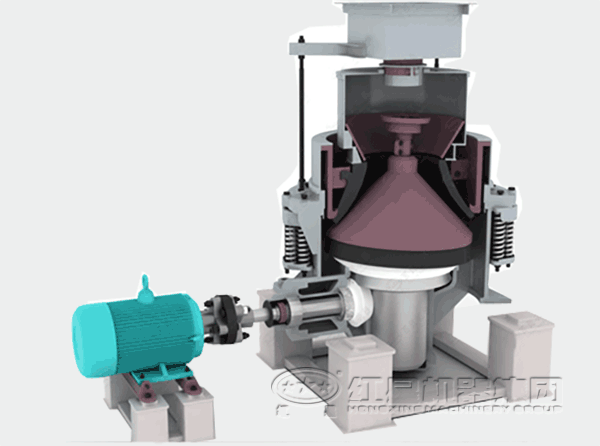

2、工作原理

中碎圓錐破碎機是把物料由給進料口通過分配盤落入機中，由于豎軸的旋轉、振動，把礦石均勻地分配在錐體四周。經過破碎腔內進行破碎，物料進過幾次在破碎腔內破碎之后排除機外。

二、細碎圓錐破碎機

1、基本構造

細碎圓錐粉碎機它與中碎圓錐破碎機的構造基本相同，其區別僅在于動錐與不動錐的形狀不同。短頭圓錐破碎機的動錐與不動錐都比較短，而且兩錐之間的平行帶比較長，給礦口與排礦口比較小，所以可以得到較細的產品。

2、工作原理

被破碎的礦石，從進料箱落到動錐上端的分配盤上，由此再均勻地撒入動錐周圍的破碎腔內。礦石在破碎腔內的破碎過程是：礦石在動錐離開定錐襯板一側的瞬間，落入破碎腔，動錐沖向定錐時礦石第一次破碎。當動錐再次離開動錐時，礦石就落入第二次破碎的位置，以此方式，礦石經過幾次下落和破碎后排出機外，完成破碎過程。

PS：除了標準型與短頭型圓錐破碎機外，還有介于它們兩者之間的一種名為中型圓錐破碎機，既可用于中碎也可以用于細碎。標準、中型、短頭圓錐破碎機的主要區別是破碎腔的斷面形狀不同。因此，給礦粒度和排礦粒度也不同。
