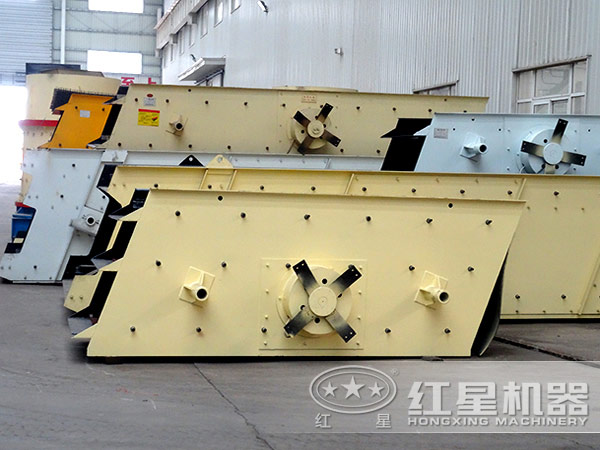

篩箱是圓振動篩篩子的承載部分和參振部件，由篩箱及固定在它上面的篩面組成。它由側板、后檔板、下橫梁和上橫梁組成。側板是由鋼板制成利用橫梁將兩側傍連接起來，使篩箱成為整體結構，為了加強側板的剛度，在適當?shù)奈恢勉T接角鋼以補強。下橫梁采用無縫鋼管或槽鋼，上橫梁采用無縫鋼管，由于篩子是在高頻振動下工作，篩框不僅承受篩子物料的重量，而且還要承受很大的振動力。因此篩箱的連接鄂有足夠的整體剛度，為了不導致篩箱因發生變形而損壞。我們對圓振動篩的篩箱進行了全面設計，主要包括以下三方面。

1、側板和橫梁

側板和橫梁是主要受力構件，由于篩箱是借助于側板支撐在機架上，所以側板承受物料和篩箱的重量，并將激振力傳遞到篩框的各個部分，側板一般選用6~16mm的鋼板或角鋼組成，這里選用8mm的鋼板。橫梁承受篩板和物料的重量及它在工作中的慣性力，橫梁可以采用工子鋼、槽鋼、無縫鋼管、箱形梁、重壓梁等在這里選用10mm厚的槽鋼。

2、篩箱結構的焊接

篩箱的剛度是指其抵抗變形的能力。在篩子工作時，篩框受振動產生的高頻慣性力可使局部構件發生動力變形，這種變形往往是橫梁或側板斷裂的重要原因。所以加強篩框結構的剛度。特別是連接部件的剛度是重要問題,在橫梁間設置縱向小梁.橫梁上鋪設篩板,橫梁與側板相接處采用較大彎鋼等都是提高剛度的有效措施。

篩框結構常用的連接方式有鉚接和焊接兩種.鉚接結構尺寸準確而且無內應力.對振動有較好的適應能力,但制造工藝繁雜,焊接結構施工簡便。焊接結構施工簡便,但由于焊縫復雜,內應力大.在強烈的振動負荷下往往產生焊縫開裂甚至構件斷裂,為了清除焊接結構的內應力,采用回火處理。由于此振動篩采用建材石料篩分,屬于中小型振動篩,在考慮經濟性的情況下益選用焊接件。

3、篩面的固定方法

篩面的張緊程度對篩面的使用壽命影響極大,不同種類的篩面,固定方法也不同。歸納起來有4類:木楔壓緊、拉鉤張緊、螺栓固定和斜板壓定。在此選定木楔壓緊。

沖孔篩板和條縫篩面可選用木楔將其固定在在篩框上，在篩箱兩側上壁對稱的焊接兩段長三角鋼并與長三角鋼各面傾斜，篩面支撐在兩角鋼之間。用木楔和木條壓緊。木楔遇水后可將篩面壓的更緊。篩面的中間用方頭螺釘壓緊。此法簡單可靠更換方便。
