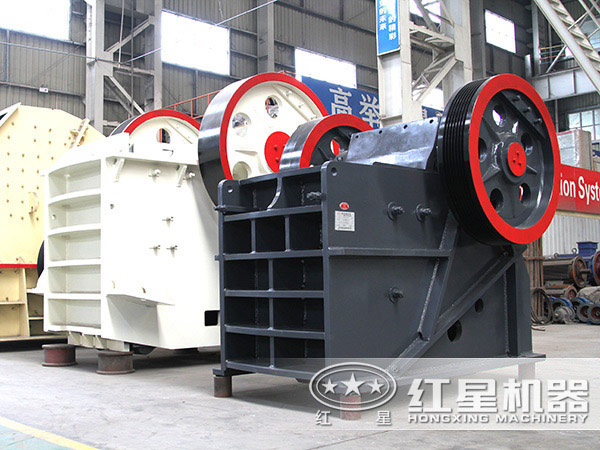

鵝卵石鄂式碎石機又名破碎機，出料粒度可調，石料一次成型5mm以下粒度可達85%以上，日處理2000T可輕松實現。利用兩顎板對物料的擠壓和彎曲作用 ，來粗碎或中碎各種硬度物料的破碎機械，具有破碎比大、排料粒度均勻、過粉碎物少、能耗低等優點。但是由于鵝卵石鄂式碎石機的一些受力問題會影響到破碎生產，一切事物都有度，我們要把鵝卵石鄂式碎石機主要部件的受力控制在一個合適的度上，量力而行，下面我們來分析鵝卵石零部件在工作時承受的荷載能力：

一、受力測量方法

為了了解鵝卵石鄂式碎石機各部位受力分布規律，對鵝卵石鄂式碎石機不同部位進行同時測量，并對測量數據進行統計分析，得出不同部位的受力特征。

二、各部件受力情況分析

1、主軸承受力分析

鵝卵石鄂式碎石機的主軸承受力狀況決定于機器的結構特點和破碎力狀態，所受作用力和力矩都是非平穩的；其主要作用力的方向都朝下指向主軸承座，這有利于主軸承座及蓋對破碎力的承受能力。為方便安裝與維護，主軸承座確定為水平安裝。軸承在工作中要承受較大的軸向震動載荷和一定的徑向震動載荷，因此常選用具有自動調心性能且承載能力較大的雙列向心球面滾子軸承。

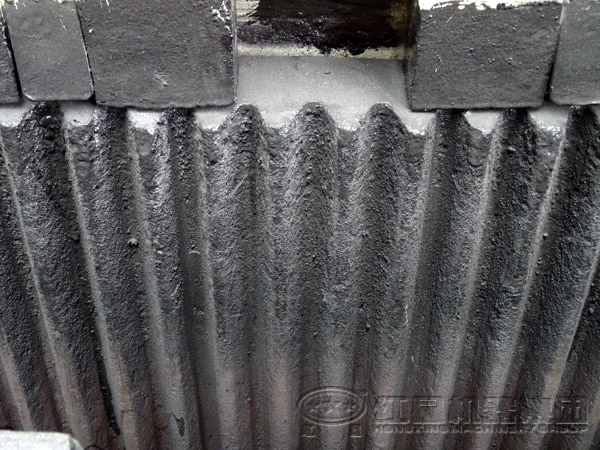

2、顎板的受力分析

鵝卵石鄂式碎石機破碎物料時，物料的給料狀態和偏心軸轉速、排料口大小等因素都會影響顎板的受力。由于鵝卵石鄂式碎石機在工作過程中大部分石塊都在破碎腔的中部，而其上、下部相對較少，因此顎板在水平方向中間受力大，尤其是中間部分，而兩邊受力對稱，受力小。

3、推力板的受力分析

鵝卵石鄂式碎石機材質的耐磨性、抗彎強度和沖擊韌性較低，當鵝卵石鄂式碎石機破碎及工作時，后推力板受力不斷的變化，特別是當有大塊堅硬石料進入喂料口后，更會出現受力峰值，導致推力板磨損嚴重以及斷裂等。

三、受力規律總結

從不同條件下鵝卵石碎石機個弩箭受力情況看，受力分布有很大的相似性，水平方向中間受力大，兩邊受力小且有對稱性；豎直方向在上中部和中下部較大，中間部分受力存在局部極小值。在小排料口條件下鵝卵石碎石機受力較大，而偏心軸轉速對鵝卵石碎石機的受力影響較小。
