紅星分析顎式破碎機零部件功能

發布：2011-11-19 13:11:54 編輯：2021-03-08 14:11:19 紅星機器

如果您想了解我們的產品，享受本月價格折扣，歡迎隨時撥打我公司的銷售熱線，或點擊右方按鈕進行咨詢

顎式破碎機大家應該在熟悉不過了，那對顎式破碎機的零件你了解多少呢？下面就為您詳細介紹！

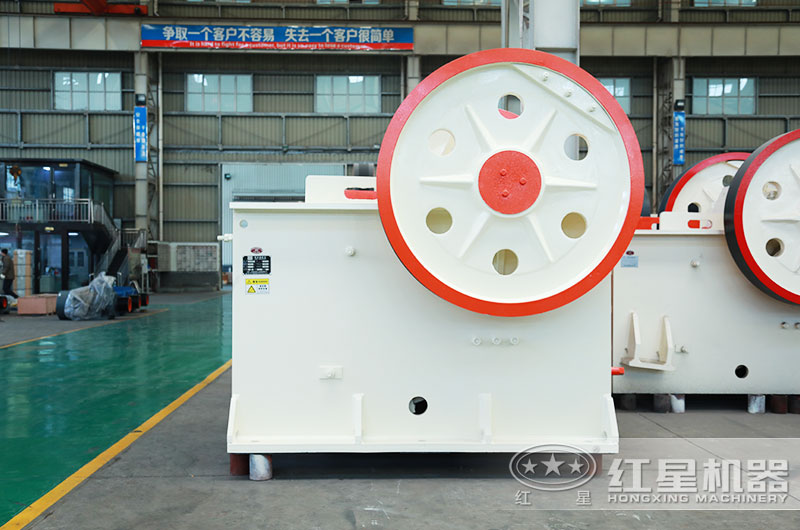

小型號的顎式破碎機

顎式破碎機的零部件

1、顎破的機架主要用來支承偏心軸（主軸）、顎板并承受破碎力。常用鑄鋼(如ZG35)整體鑄出，或分件裝配成，也可用厚鋼板焊成。為了增加剛性，一般外面帶有縱橫向加強筋。

2、顎破偏心軸（又稱主軸）支撐動顎和飛輪，承受彎曲、扭轉，起曲柄作用。偏心距一般為IO一35mm，是本機較貴重的零件，常用42MnMoV、30MnMoB、34MnMo等高強度優質合金鋼鍛造加工而成，小型的也用45號鋼。一般需經調質等處理。

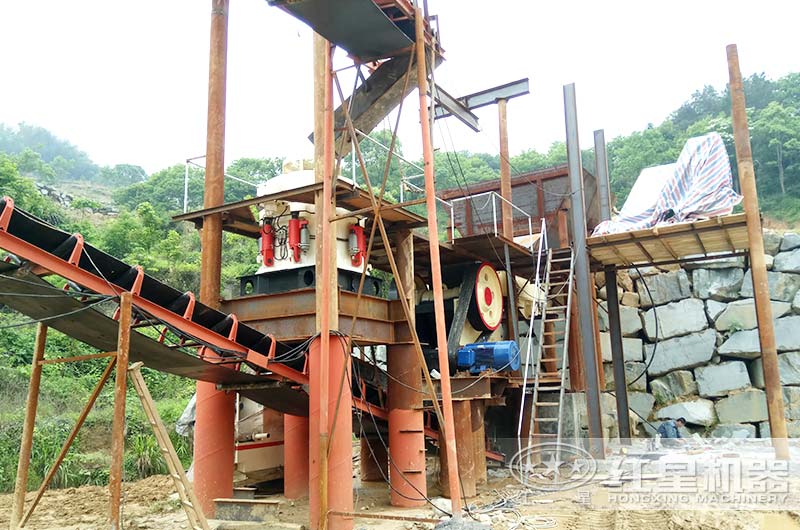

顎式破碎機生產現場

3、顎破顎板（破碎板）和護板。動顎工作面和所對的機架前面裝帶齒的顎板，在機架的兩內側壁裝不帶齒的側護板，形成一個四方錐形破碎室。顎板和護板是直接與破碎物料接觸的，要受到強大的破碎擠壓力和摩擦磨損，故一般用耐磨材料制造。常用的是ZGMn13或昂貴的高錳鎳鉬鋼，在中小廠的小型顎式破碎機，也常用白口鑄鐵代用。

4、顎破推力板（襯板）的作用是支撐動顎并將破碎力傳到機架后壁，推力板的后端有調節裝置時，可以用來調整排料口的大小。設計時，常選用灰口鑄鐵材料按超負載時能自行斷裂的條件確定尺寸的大小。推力板也是一種保險裝置，在工作中出現不允許的超載時能自動停止工作，使卸料口增大，以保護動顎、偏心軸、機架等貴重零件不致受到破壞。因此，沒有特殊原因，不要隨便更改原圖的材料和尺寸。

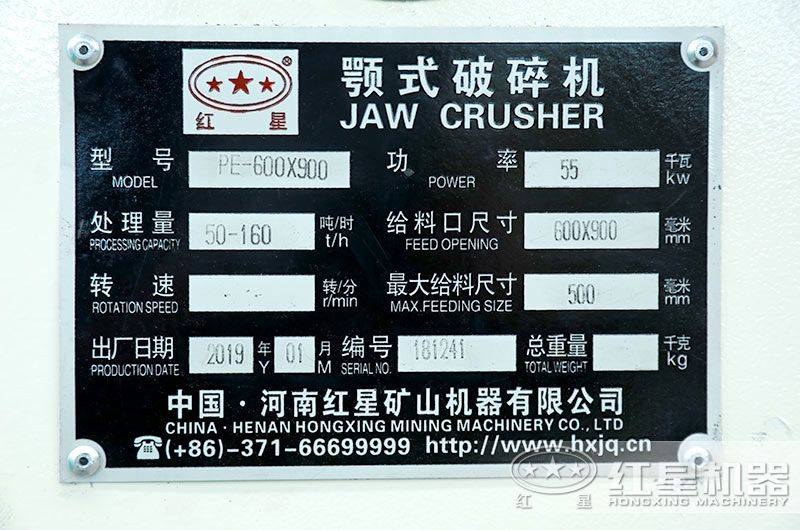

69型號的顎式破碎設備銘牌

5、顎破動顎的工作表面裝有顎板（破碎板），一般用ZG45、ZC35鑄成、上部由偏心軸支撐，軸承有的用滑動軸承，有的用滾動軸承，下部由推力板支撐。動顎工作表面鑲有帶齒的破碎板，用螺栓緊固，要注意防松。為了減輕重量，增大剮性，動顎作成箱形體，動顎的底部，用鉤頭拉桿鉤拉住。動顎的安裝傾斜角通常為150_250。

河南紅星機器廠家

紅星機器生產的主要產品還有：鄂式破碎機,錘式破碎機,反擊式破碎機,沖擊式破碎機,圓錐式破碎機,復合式破碎機,細碎機,單段破碎機,對輥式破碎機,移動式破碎站,膠帶輸送機,砂石生產線,直線振動篩,圓振動篩,洗砂機,振動給料機等重型破碎設備。

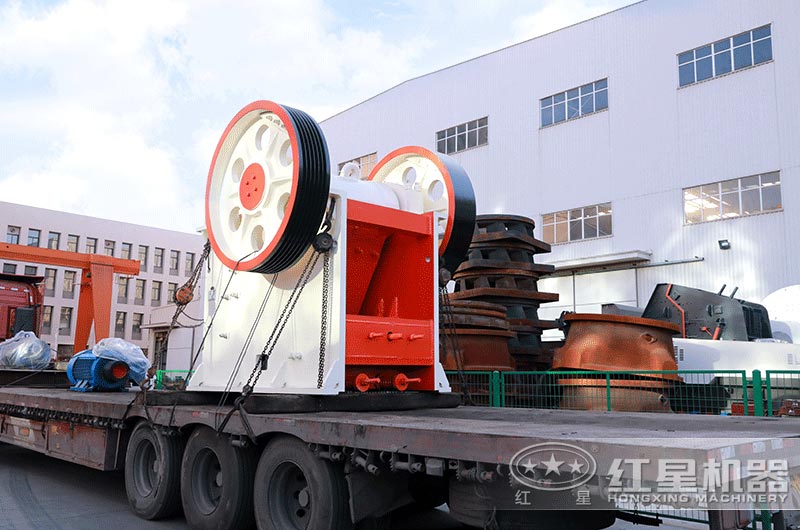

紅星機器廠家設備發貨現場
