德版顎式破碎機產品介紹

在礦山和建筑破碎行業，處于生產線前端的顎式破碎機，其質量、性能直接影響全套生產線的質量與運行情況，這使人們對顎式破碎機的產能和穩定性要求越來越高。根據市場需求，紅星機器以自身40多年的破碎行業工程案例經驗，與德國破碎機研究學者聯合開發的新型高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。

HD德版顎式破碎機的特點在于將破碎腔型、運動參數等進行優化改良，不僅使機器產能和成品質量大大提升，而且擴大了設備的應用范圍 。HD德版顎式破碎機可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金、建材等多個行業，在處理堅硬大塊物料方面有著出色表現。

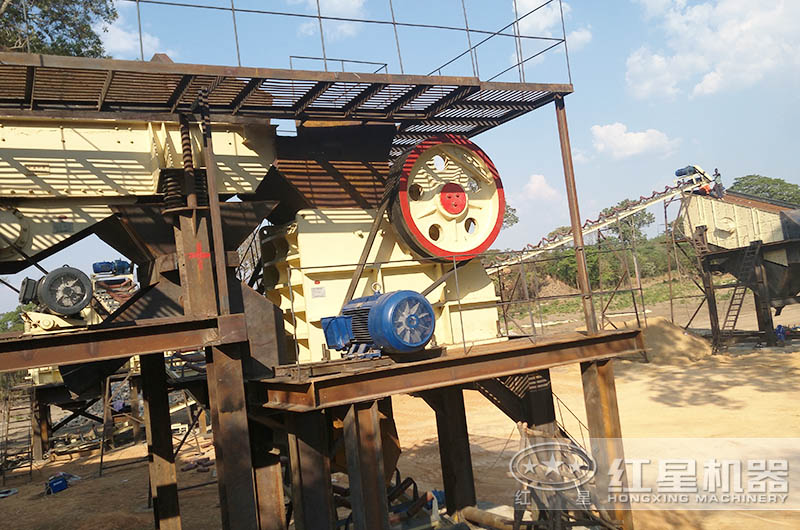

德版顎式破碎機設備圖片

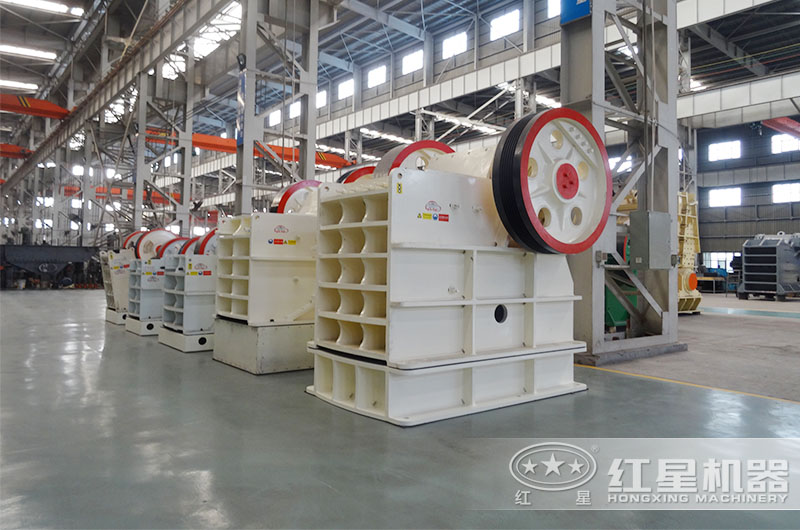

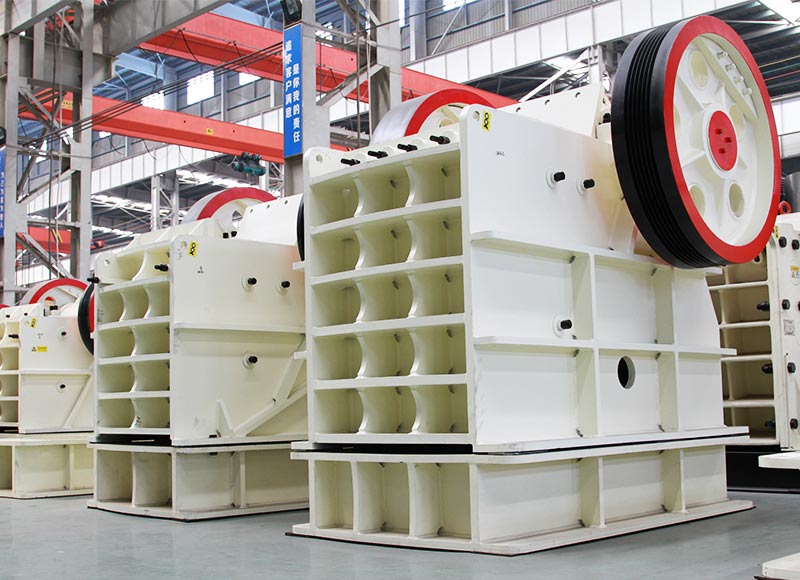

紅星德版顎式破碎機風采圖

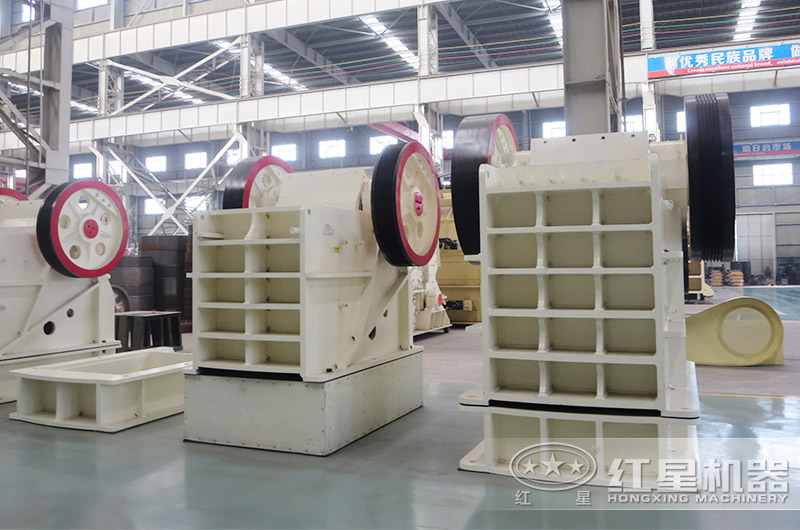

紅星德版顎式破碎機規?；a(chǎn)車間

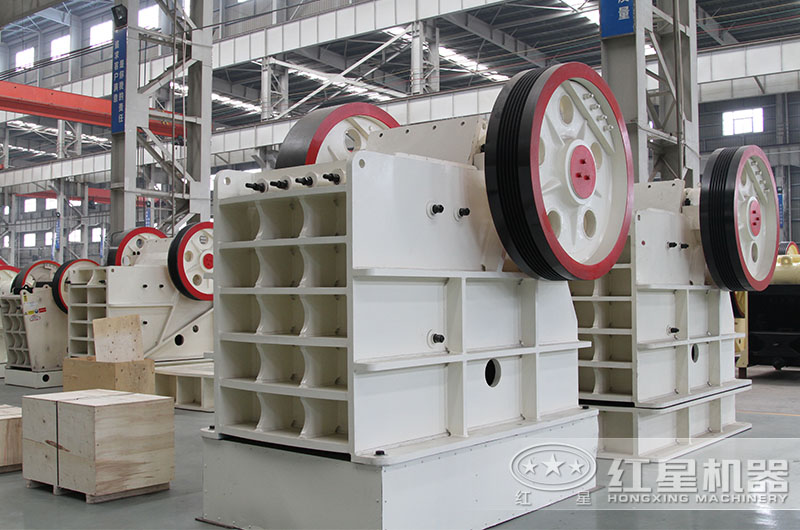

紅星顎式破碎機種類齊全、型號眾多

德版顎式破碎機性能特點

1.生產效率更高，設備產能更大

合理的破碎腔型設計、良好的運動參數，使得這款HD德版顎式破碎機有著更大的破碎沖程和更大的承載能力，與同規格的其他產品相比產量可提高30%-50%。HD德版顎式破碎機對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大增強了破碎力，有效提高了生產效率。

2.設備振動更低，運行更加平穩

通過對整體結構及配重部分的優化，精確計算分析飛輪、槽輪的結構和配重塊的重量，有效降低了設備的振動等級，使設備運轉更加平穩可靠。飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。兩個超大軸承支撐整個動顎進行運轉，設備承載能力更大，運行更加平穩。

3.精良設計，創造高品質

全新的機架設計理念，保證機架剛度的同時，減小了整機安裝空間。由高品質鑄鋼動顎、鍛造偏心軸和大型輥子軸承構成的動顎，使得HD系列顎式破碎機具有超凡的可靠性。低懸掛點設計，改善了軸承座的受力狀況，提高了軸承的使用壽命。優化的運動參數結合兩個大型飛輪和合適轉速，為HD系列顎式破碎機提供了強勁動力和更好的破碎性能，可以產出更細的破碎產品。上下對稱曲線齒板設計，優化的齒板牙形和厚度，有效的延長了齒板的使用壽命。

4.人性化設計，便于操作維護

先進的邊護板螺栓固定系統及人性化的吊裝孔設計使HD德版鄂破在更換邊護板和肘板時更加方便快捷。在潤滑過程中迷宮密封結構由內向外自動填充潤滑脂，能有效地防止灰塵或其它細小顆粒進入軸承室污染潤滑脂，從而延長潤滑脂和設備的使用壽命。通過螺桿或液壓缸能夠方便、快捷地實現對排礦口的調節，極大地方便了現場的操作管理。集中潤滑系統無需停機即可對設備進行潤滑，降低了工人勞動量，縮短了維護時間。

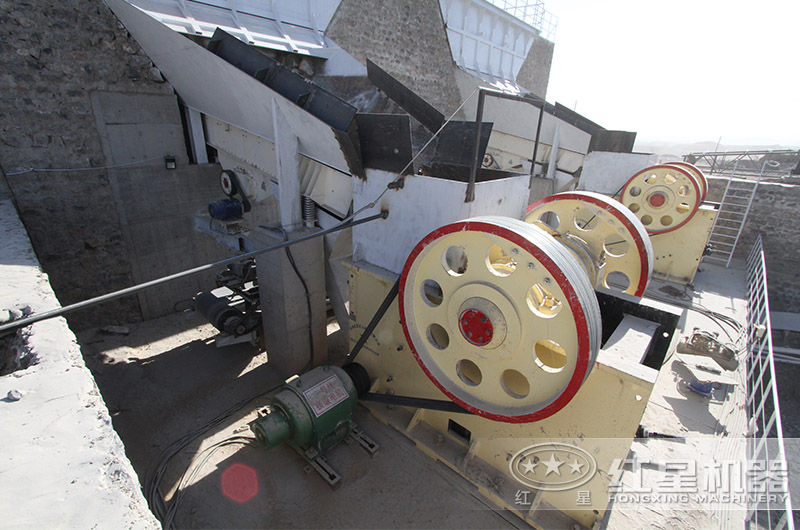

顎式破碎機砂石生產線中的排頭兵

顎式破碎機結構簡單、運行穩定，是砂石生產線中的粗碎小能手

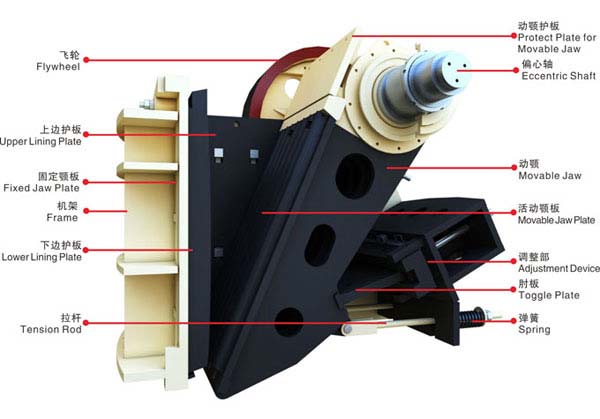

德版顎式破碎機主要部件

1.偏心軸：偏心軸經鍛打熱處理，強度更高，通過量更大；兩端配備超大軸承，承載能力強，堅固耐用。

2.飛輪：經過多次計算設計，有效平衡了偏心運轉產生的不平衡力，降低振動等級，運行更加平穩可靠。

3.機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

4.顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。

5.軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

6.調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。

7.潤滑系統：集中潤滑系統，采用通用潤滑連接頭，高產快捷，迷宮式密封有效阻止灰塵。

8.破碎腔型：優化設計使得偏心距計算更加準確，合理的動顎運動軌跡設計，使設備產量提高30%-50%。

與同等規格的傳統顎式破碎機相比，HD德版顎式破碎機結構簡單合理、占用空間小、生產效率高、運營成本低，被廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業。

德版顎式破碎機技能參數

型號	進料口尺寸	最大進料粒度 （mm）	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸 長×寬×高 （mm）
HD72(57)	460×720	425	45-100	50-120	6P   55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P   75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P   110	2660×1960×2175
HD110(912)	850×1100	750	100-200	170-550	6P   132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P   160	3500×2614×2925

注：產量根據不同物料，進料粒度等因素其結果將有所不同

作者：紅星機器 發布時間：2020-11-11 17:34:23

德版顎式破碎機客戶現場

•
  山東萊州市破碎生產線

  加工物料：石英、長石、深成巖、電石、石英、白云石、硫化鐵礦石、石膏等。

  生產能力：30-150噸/小時

  設備配置：振動給料機、鄂式破碎機、圓錐破碎機、圓振動篩、皮帶輸送機等相關設備。

•
  平頂山破碎生產線

  加工物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、混凝土骨料等

  生產能力：50-500t/h

  設備配置：振動給料機、復合式破碎機、反擊式破碎機、圓振動篩、顎式破碎機、皮帶輸送機以及集中電控裝置組成
