德版反擊式破碎機產品介紹

反擊式破碎機作為常見的二破設備，在各大砂石生產線中應用廣泛

德版反擊式破碎機主要是由轉子、打擊板、反擊板和機體等部分組成。轉子固定在主軸上，在圓柱形的轉子上裝有四塊(或若干塊)打擊板(即，板錘)，打擊板和轉子多呈剛性連接，而打擊板是用耐磨的高錳鋼(或其他合金鋼)制成。德版反擊式破碎機按照轉子數目不同可分為2種：單轉子反擊式破碎機和雙轉子德版反擊式破碎機。

該設備廣泛應用于金屬和非金屬礦石、建筑材料、人工制砂以及各種冶金礦渣的破碎和整形，該款設備適用于破碎莫氏硬度小于9級的脆性物料，不適用破碎粘性物料以及含泥土較多的石料。

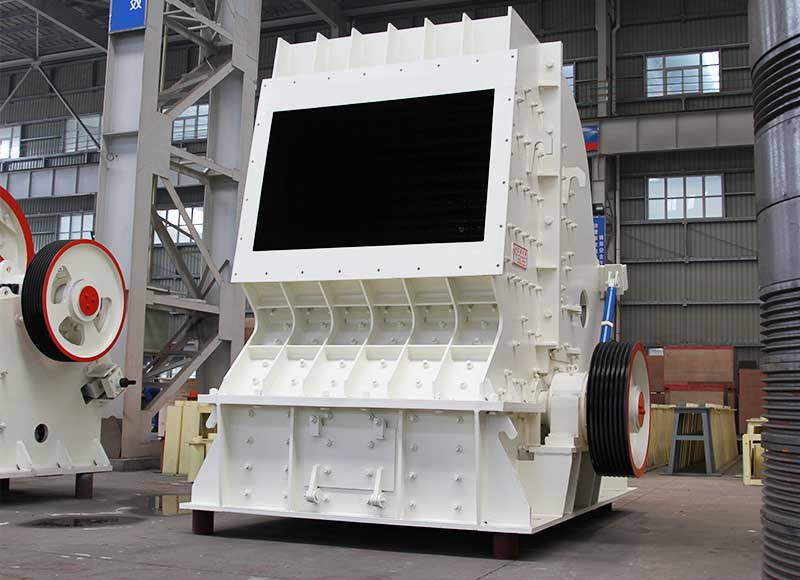

德版反擊式破碎機設備圖片

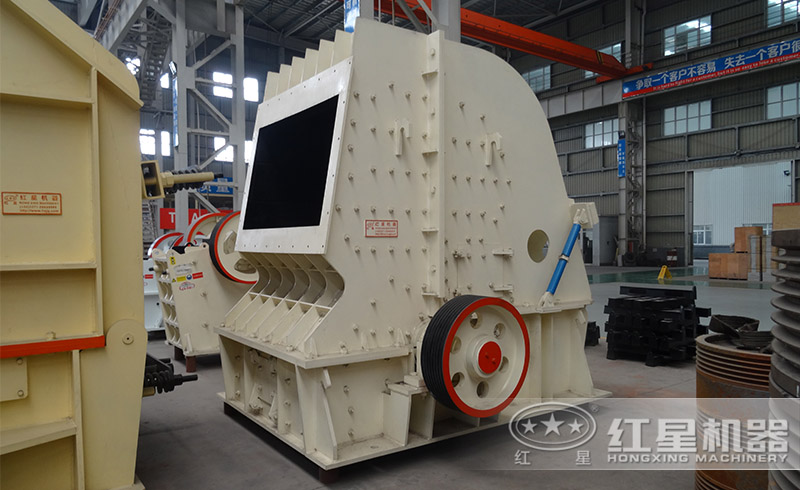

紅星德版反擊式破碎機

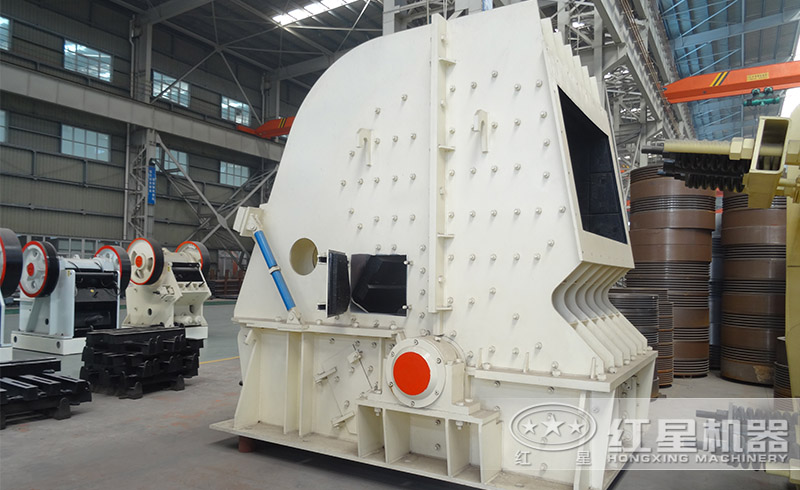

紅星德版反擊式破碎機

紅星德版反擊式破碎機安裝現場

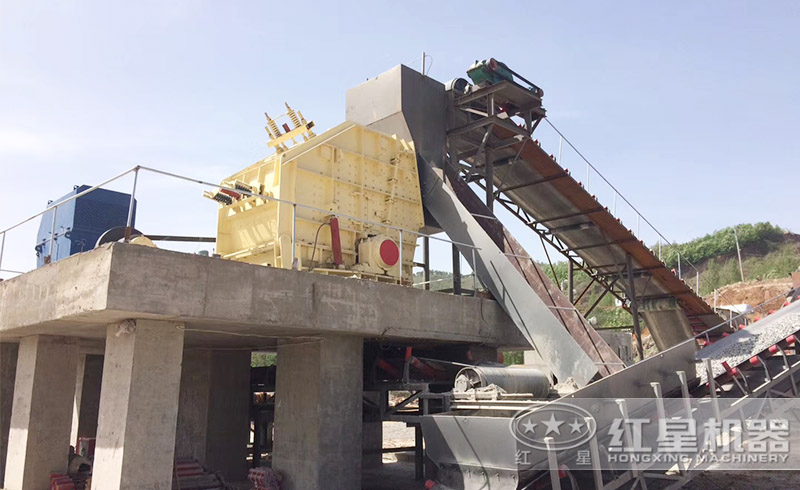

紅星反擊式破碎機生產線現場

德版反擊式破碎機性能特點

1、德版反擊式破碎機的板錘和轉子是剛性連接，利用整個轉子的慣性對物料進行沖擊，破碎力度大、效率高。

2、德版反擊式破碎機的破碎腔較大，使物料有一定的活動空間，使物料受到充分地沖擊破碎。

3、德版反擊式破碎機的板錘是自下向上迎接投入的物料，對其進行沖擊破碎，并把它拋到上方反擊板上。

4、德版反擊式破碎機下部一般沒有篦條篩，產品粒度靠板錘的速度以及反擊板之間的間隙來調整。

德版反擊式破碎機工作原理

德版反擊式破碎機是一種利用沖擊力來破碎物料的破碎機械，德版反擊式破碎機工作時，轉子在電動機的帶動下高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊板上再次破碎，然后又從反擊板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎成所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

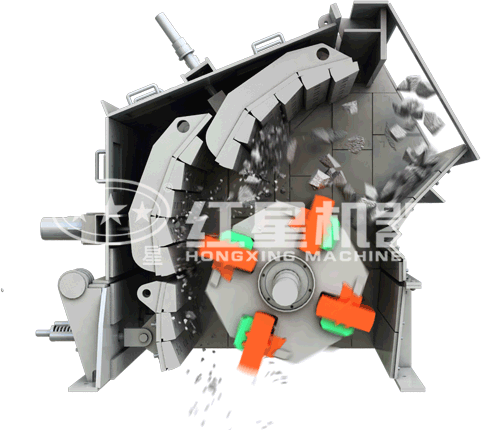

德版反擊式破碎機工作原理

德版反擊式破碎機技能參數

型號	轉子尺寸	最大進料粒度		處理能力（t/h）	電機功率	外形尺寸（長×寬×高）(mm)	重量
		-150MPa	-350MPa
HD1110	Φ1040×1000	400	200	90~190	4P   90-132	3000×2360×2385	15875
HD1315	Φ1300×1500	700	300	180~280	4P   200-270	3735×3156×3055	29600
HD1520	Φ1500×2000	1000	400	350~500	4P   400-500	4310×3330×3660	42000
HD1625	Φ1650×2500	1300	500	500~670	4P   500-670	5540×4330×4600	66000

作者：紅星機器 發布時間：2020-11-11 16:50:14 更新時間：2019-11-15 17:33:08

德版反擊式破碎機客戶現場

•
  河南三門峽河卵石制砂生產線

  加工物料：河卵石

  生產能力：500t/h

  設備配置：振動給料機、鄂式破碎機、制砂機（沖擊式破碎機）、振動篩、洗砂機、膠帶輸送機、集中電控等設備。

•
  山東萊州市破碎生產線

  加工物料：石英、長石、深成巖、電石、石英、白云石、硫化鐵礦石、石膏等。

  生產能力：30-150噸/小時

  設備配置：振動給料機、鄂式破碎機、圓錐破碎機、圓振動篩、皮帶輸送機等相關設備。
