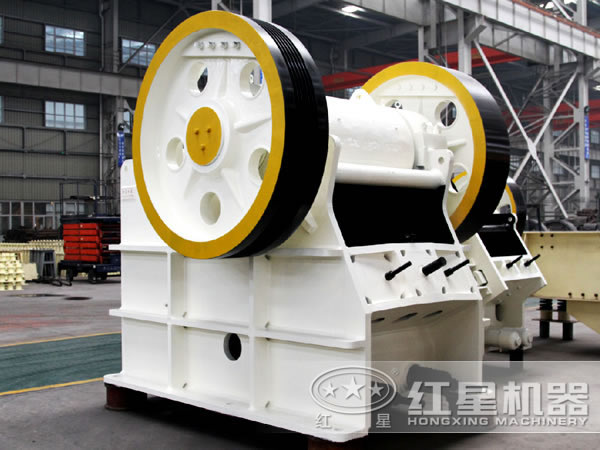

德版顎式破碎機的各項結構參數及工作參數對破碎機的工作性能有很大的影響，如動鄂、破碎板、機架等，動鄂是德版顎式破碎機的重要件之一，也是一個結構較復雜的部件。動鄂是在支撐齒板并直接參與破碎物料的部件，承受有連桿經推力板傳遞過來的動力和物料破碎時的強大擠壓力，其結構應堅固耐用。在設計破碎機時，不僅要合理確定其各種參數，還要保證破碎機有合理的結構。下面文本主要對德版顎式破碎機的動顎進行分析。

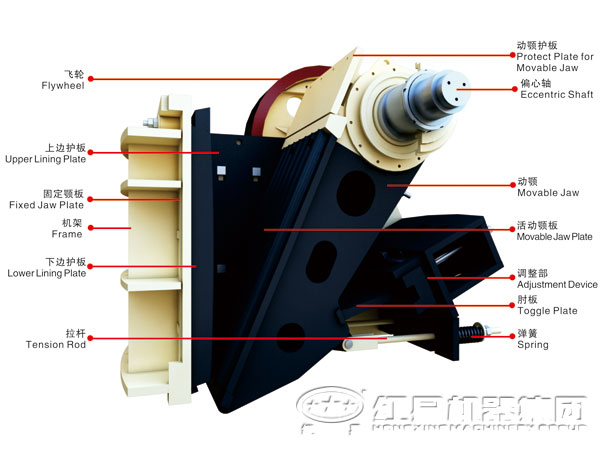

一、動顎的結構組成

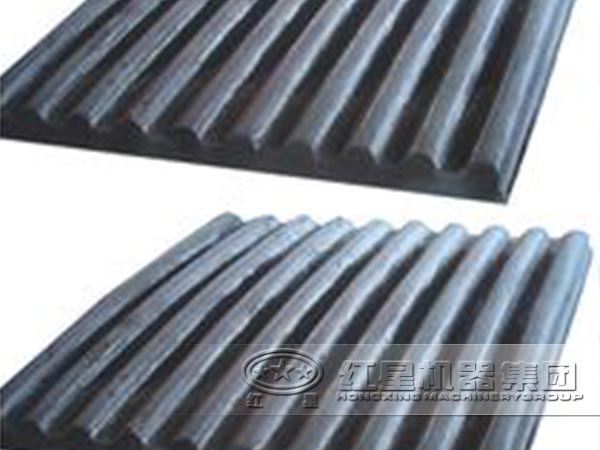

動顎是支承齒板且直接參與破碎礦石的部件，要求有足夠的強度和剛度，其結構應該堅固耐用。動顎一般采用鑄造結構。為了減輕動顎的重量，國外也有采用焊接結構，由于其結構復雜，因此對焊接工藝的要求較高。國內尚未見使用焊接結構的動顎。

二、動顎的結構介紹

按結構特點，可把動顎分成箱型結構與非箱型加筋結構，本設計采用后者，安裝齒板的動顎前部為平板結構，其后部有若干條加肋板以增強動顎的強度與剛度，其橫截面呈E型，故稱E型結構。

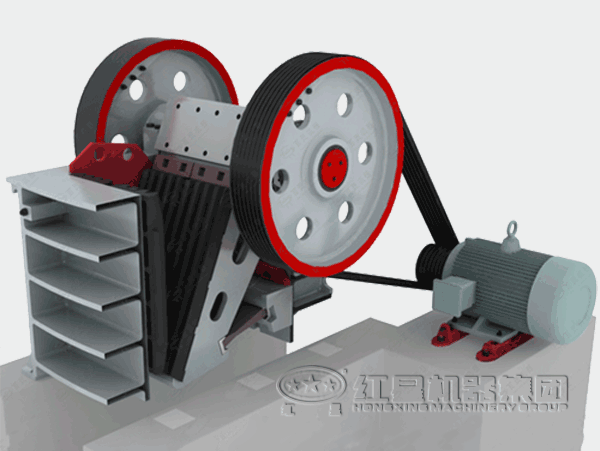

三、動顎的運動特性

動顎具有的這些運動特性決定了它的性能：(1)動顎的平面復雜運動,時而靠近固定的定顎板,時而離開,形成一個空間變化的破碎室,料塊主要受到壓碎,伴隨著研磨、折斷作用；(2)這種運動使料塊受到向下推動的力,圖3-3是料塊在顎板之間的受力情況。料塊在破碎室得到破碎,破碎后的料塊由排料口排出。
