一.概 述

某廠石灰石及石膏都采用了2PF1010雙轉子反擊式破碎機。多年來，該廠反擊破板錘的消耗一直過大，尤其是1#轉子的板錘。板錘的主要損壞形式是松脫和斷裂，而不是正常的磨損。板錘的松脫和斷裂，輕則打斷螺栓和其它板錘，損壞轉子體及反擊架，重則打斷轉子體軸，撕裂轉子體，而且板錘消耗量很大。為此，紅星機器反擊式破碎機技術人員就該廠具體工藝設計采取了一些對應措施，取得了較好的效果，現簡介如下。

二.原因分析

2.1板錘螺栓制造質量較差

由于螺栓制造質量較差，時常松動和斷裂，造成板錘松動脫落或斷裂。其根本原因在于：我廠的螺栓模具已使用多年，磨損變大，從而使螺栓的橢圓頭在使用中接觸不良，造成松動；同時，在加工螺紋時，車工為了使螺紋與螺母螺紋配合容易，故將牙形有意車薄了一些，從而降低了螺栓的緊固能力。

2.2板錘的制造質量差

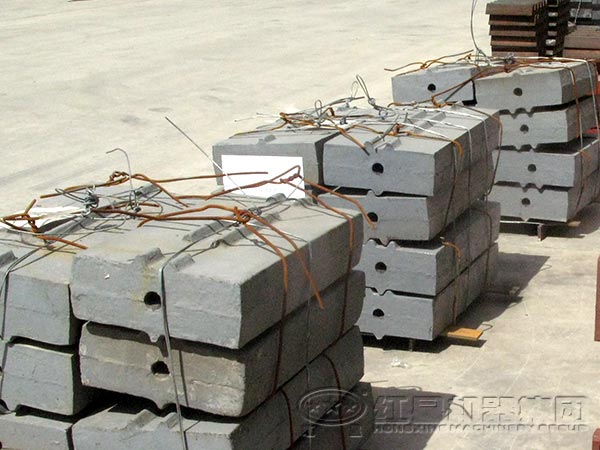

板錘材質為高錳鋼ZGMnl3，從斷口看，可見氣孔甚至空洞，且組織較粗大，存在鑄造及熱處理質量差等。

2.3使用和維護不當

由于板錘經常斷裂，操作工更換板錘的工作量較大，勞動強度較大，因此，新板錘裝上后，就懶于停機檢查，使得螺栓松動未能及時得到緊固。

三.應對措施

(1)重新制作螺栓模具，使螺栓的橢圓頭與板錘螺孔接觸面能良好接觸，同時，將螺栓螺紋牙的厚度控制在尺寸允差內，螺紋的收尾加工出卸荷槽，以防應力集中而斷裂。

(2)針對板錘的質量問題，我廠選用了原破碎機制造廠的板錘，基本達到了質量要求。

(3)加強使用和維護管理。首先，板錘安裝時，必須清除板錘螺栓孔及槽口的型砂及毛刺，使聯接時貼合平實；其次，緊固板錘螺栓時，要邊緊固邊錘擊橢圓頭；再則，運行后約半小時要及時檢查螺栓緊固情況，緊固后再將螺母與螺紋點焊以防松動。

四.效 果

板錘經過紅星機器改造后后，效果十分明顯，從數量上看，板錘及螺栓、螺母等的更換數量是大幅下降了，從費用上看，本地板錘165元／塊，昆明昆重廠家板錘276元／塊，雖然板錘的價格每塊增加了約100元，但按月平均計算，每月僅板錘的費用就節省了約700元(2002年9-12月同1-8月比)，如果考慮維修人員的檢修費用及其它消耗，則每月節省的費用將超過1000元。
