河南紅星礦山機械有限公司致力于礦山機械的制造和研究。逾越自我堅信發展才是硬道理的精神，是礦山機械行業的民展方向。制砂生產線用戶需要的正是全力打造的用戶滿意的正是追求的紅星人而十多年來不斷創新。以品質和服務作為經營主旨，為民族工業的振興做出更大的貢獻！

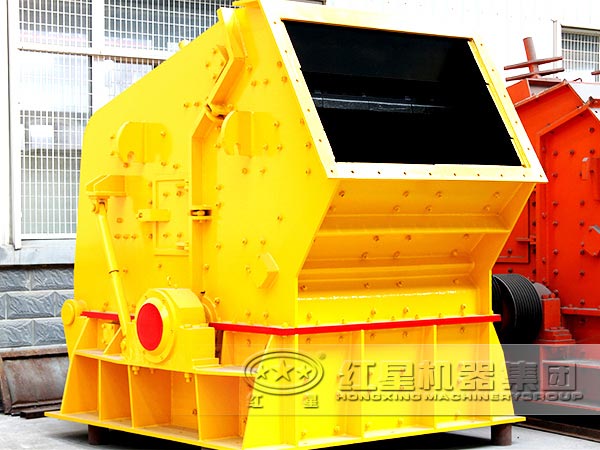

反擊式破碎機是以草圖為基礎。所以草圖的質量決定著零件模型的質量。草圖包括幾何圖形和尺寸，基于特征的三維設計軟件。幾何約束等信息。破碎機零件的草圖不只幾何圖形完全正確，而且使用合理的尺寸和幾何約束將草圖完全定義，并堅持設計意圖。以PE-1200*1500反擊式破碎機為例。可知破碎機主要由機架，分析破碎機整體結構。動顎部件，調整部件，傳動部件，拉緊部件，潤滑部件等裝配而成。

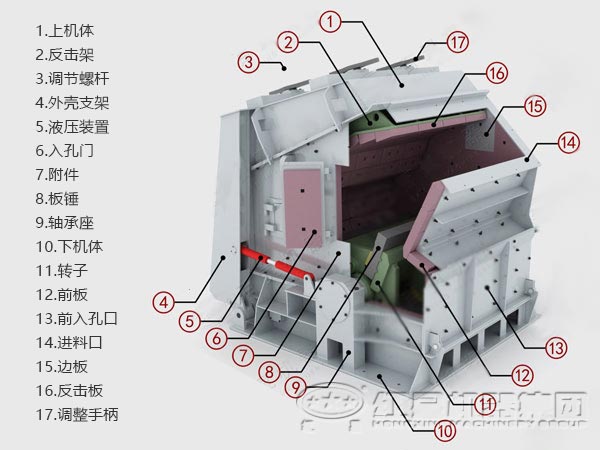

根據設計要求對破碎機進行三維建模和裝配。其中機架基本上都是由焊接的鋼板組成。造型比較復雜，而且特征繁多。使用顎式破碎機建立三維模型時，如果直接將這些焊接件在零件環境下建立成單一的零件，其工作量太大，容易出錯，方便于修改，因此，先將簡單的鋼板建模，然后將焊接件裝配成裝配體形式，層次分明。將破碎機零件三維建模的關鍵技術和技巧歸納如下：根據對PE1200*1500反擊式破碎機零件模型在反擊式破碎機中進行三維設計的心得。

零件的三維建模一般先創建基體。基于這點，然后在基體上建立其余的特征。先將相關的零件分類，破碎機零件主要分為，板類零件，筒類零件和其他類。其中機架中的焊接鋼板，反擊板都是由板類零件組成；動顎部件中則有很多筒類零件，大部分情況下，板類零件的基體采用拉伸特征創建，筒類零件的基體采用旋轉或拉伸特征創建。當然，這不是千篇一律的結合具體情況，零件的基體也可以使用掃描，放樣等特征來創建。
