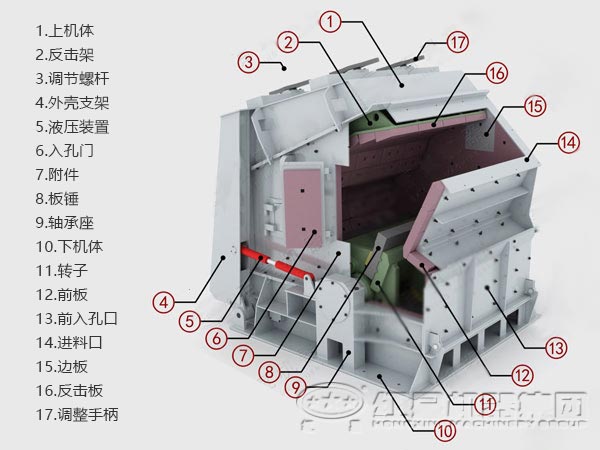

反擊式破碎機大家常見的破碎設備，其功能優點都是大家有目共睹的。反擊式破碎機主要由錘頭轉子和機殼兩部分組成的，其分工合作，通過不同的作用實現破碎功能。下面紅星就給大家講一下反擊式破碎機不同部件的不同使命。

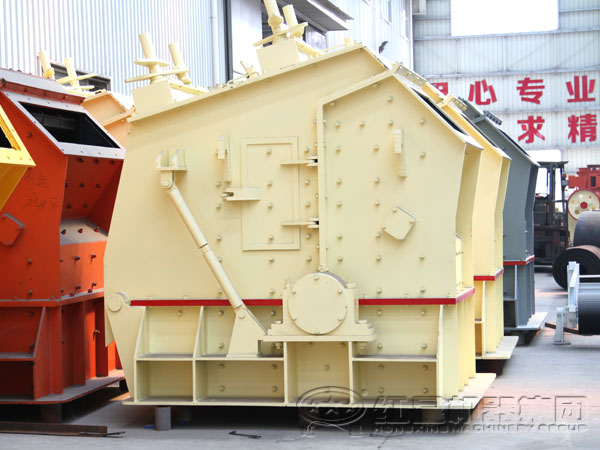

反擊式破碎機可破碎邊長不超過500mm，抗壓強度不超過260Mpa的各種物料。對花崗巖、石灰石、河卵石等有更好的適用性。在高速公路建設、水利工程和建筑用碎石加工等領域廣泛應用。反擊式破碎機產品特點：高鉻板錘、耐磨反擊襯板；特殊的齒式反擊襯板；尤其適用于硬巖破碎、高產節能；產品形狀呈立方體，排料粒度大小可調。

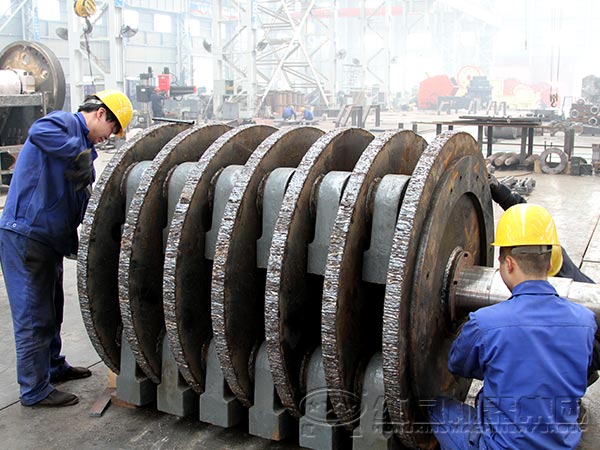

反擊錘式破碎機錘頭轉子主要是由錘頭，轉軸，轉盤，皮帶輪，飛輪，軸承座等零部件組成。錘頭活動地鉸接在轉子的轉盤上，轉軸連同轉盤支撐在機殼兩側滾動軸承座上，轉軸的一端裝有飛輪起到平衡作用，另一端裝有皮帶輪通過傳動三角帶與電機連接。中心軸上通過鍵聯方式裝有呈串式排列的支撐盤，各支撐盤之間通過沿其圓周均布的支撐桿串接，該支撐桿上裝有活動的錘頭，機殼上部的弧形內襯板內側及沿該弧段切線方向斜置的入料嘴內側裝有呈排列狀的反擊板，該反擊板的沖擊面呈坡型恰好與相應錘頭運動的切線方向垂直。機體下部設置的半圓形篩板其圓頂部呈開口狀而構成下料口。

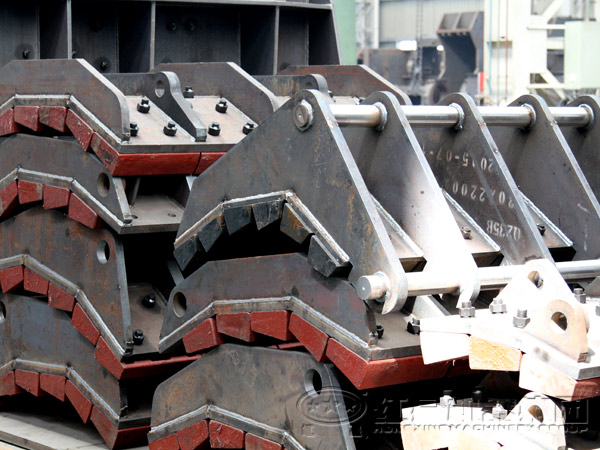

反擊板一般呈搭接狀排列，弧形襯板內側反擊板沖擊面呈弧形，斜置襯板內側反擊板沖擊面呈直線型，每塊反擊扳上均設置有縱齒。中心軸上端盤其銷孔外置有凸臺，內置有擋銷，端盤外周緣設置有與機箱固定的具有篩孔的圈擋，圈擋與破碎殼的封閉端蓋之間構成下料腔。進料口下側面設置有斜置的蓖形篩板，與進料口上側面連接的破碎殼在靠上位置設置有上部篩板，機箱頂部對應上部篩板處設置有粉塵出口，出料口側部裝有弧形下料溜板，兩端側裝有弧形出料溜槽。機箱下部?jī)?nèi)側對應蓖形篩板和上部篩板分別設置落料滑板。

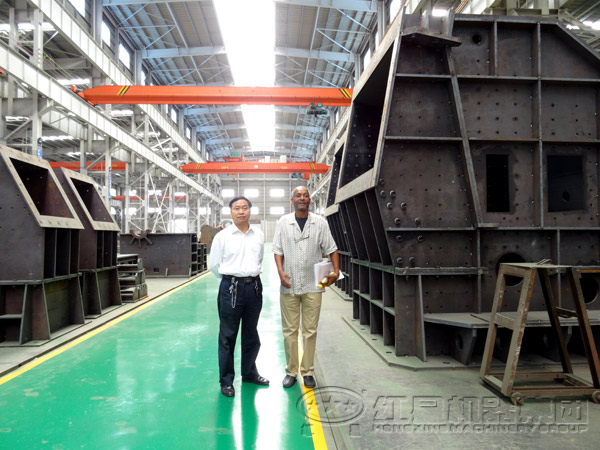

反擊錘式碎石機機殼主要是由進料斗，上部機殼，下部機殼，活動機殼組成。機殼一般采用鋼板焊接而成。內壁鑲有錳鋼破碎機襯板起保護作用。機殼頂部的進料斗及上部機殼平時是固定不動的，只有在更換或大修轉子時需要拆裝，對轉子進行日常維修時如更換錘頭、錘頭掉面等主要是通過活動機殼進行，下部機殼是固定不動的．起著支撐整個破碎機的作用，在下部機殼的底部裝有篦子板或篩網起卸料作用。
